Клапаны газоходов
АО «СПЕЙС-МОТОР» выпускает клапаны газоходов в круглом и прямоугольном исполнении. Клапаны предназначены для регулировки газовых потоков, отключения аппаратов газоочистки на период ремонта или технического обслуживания, по своей функции делятся на отсечные, аварийные, обратные и клапаны подсоса воздуха. Привод клапанов осуществляется с помощью МЭО (механизм электрический однооборотный). Мощность привода выбирается в зависимости от размера клапана. По желанию заказчика возможно оснащение ручным или пневматическим приводом.
Условные обозначения - К/П/С-1000-М250
- КЛ – клапан
- К – круглый
- П - прямоугольный
- С - Секционный
- 1000 – диаметр сечения в мм
- М – с МЭО
- 250 – номинальный крутящий момент на валу
Технические характеристики
|
Диаметр, мм |
от 10 до 5000 |
|
Тип соединения |
межфланцевое |
|
Типоразмер/ Параметры |
Электропривод |
Электропитание, мм |
Потребляемая мощность, Вт |
Масса |
|
КЛК-100-М2
|
ТМС230А BELIMO |
100…240 В, 50/60 Гц |
2 |
2,6 |
|
КЛК-150.М2 |
ТМС230А BELIMO |
100…240 В, 50/60 Гц |
2 |
4,7 |
|
КЛК-160-Р |
- |
- |
- |
6,1 |
|
КЛК-180-Р |
- |
- |
- |
7,6 |
|
КЛК-180-П |
Пневматический ДFPB-65-090-F05 |
100…240 В, 50/60 Гц |
3 |
10,2 |
|
КЛК-200-Р |
- |
|
- |
9,5 |
|
КЛК-250-Р |
- |
|
- |
11 |
|
КЛК-300М |
МЭО-40/25-0,25У-99КУ2. |
100…240 В, 50/60 Гц |
95 |
53,5 |
|
КЛК-300-М5 |
BELIMO LMC230A |
220 В, 50 Гц |
1,5 |
13,2 |
|
КЛК-300-Р |
- |
- |
- |
19,2 |
|
КЛК-350-Р |
|
|
|
26,5 |
|
КЛК-400-М5 |
BELIMO LMC230A |
220 В, 50 Гц |
1,5 |
19,2 |
|
КЛК-450-П |
Пневматический ДFPB-170-090-F0710-14 |
- |
- |
35 |
|
КЛК-500-М100 |
МЭО-100/25-0,25У-99К |
220 В, 50 Гц |
250 |
145 |
|
КЛК-550-М100 |
МЭО 100/25-0,25 У-99К У2 |
220 В, 50 Гц |
170 |
215 |
|
КЛК-500-Р |
- |
- |
- |
42,5 |
|
КЛК-650-Р |
- |
- |
- |
120 |
|
КЛК-750-М100 |
МЭО-100/25-0,25М-99К |
220 В, 50 Гц |
170 |
282 |
|
КЛК-800-М100 |
МЭО-100/63-0,63-99 |
|
240 |
310 |
|
КЛК-900-М250 |
МЭО-250/63-0,25-99 |
|
240 |
344 |
|
КЛК-1000-М250 |
МЭО-250/25-0,25У-99КУ2 |
|
250 |
371 |
|
КЛК-1200-М250 |
МЭО-250/25-0,25У-99К |
|
250 |
556 |
|
КЛК-1300-М250 |
МЭО-250/25-0,25У-99К |
|
250 |
595 |
|
КЛК-1400-М250 |
МЭО-250/25-0,25У-99К |
|
250 |
635 |
|
КЛКГ-800-М100 |
МЭО-100/63-0,63-99 Механизм быстрого открывания УИМ 0212В3 |
|
240 |
425 |
|
КЛКТ-2200-М630-М630 |
МЭО-630/25-0,25У-92К. |
|
200 |
1324 |
|
КЛП-600х600-М100-М100 |
МЭО-100/25-0,25У-99КУ2 |
|
170 |
151 |
|
КЛС-4-Р |
- |
- |
- |
305 |
|
КПС-3-Р |
- |
- |
- |
1112 |
|
КЛС2-S1.4 |
МЭО 250/25-0,25 У-99К У2 |
|
170 |
312 |
Габаритные чертежи

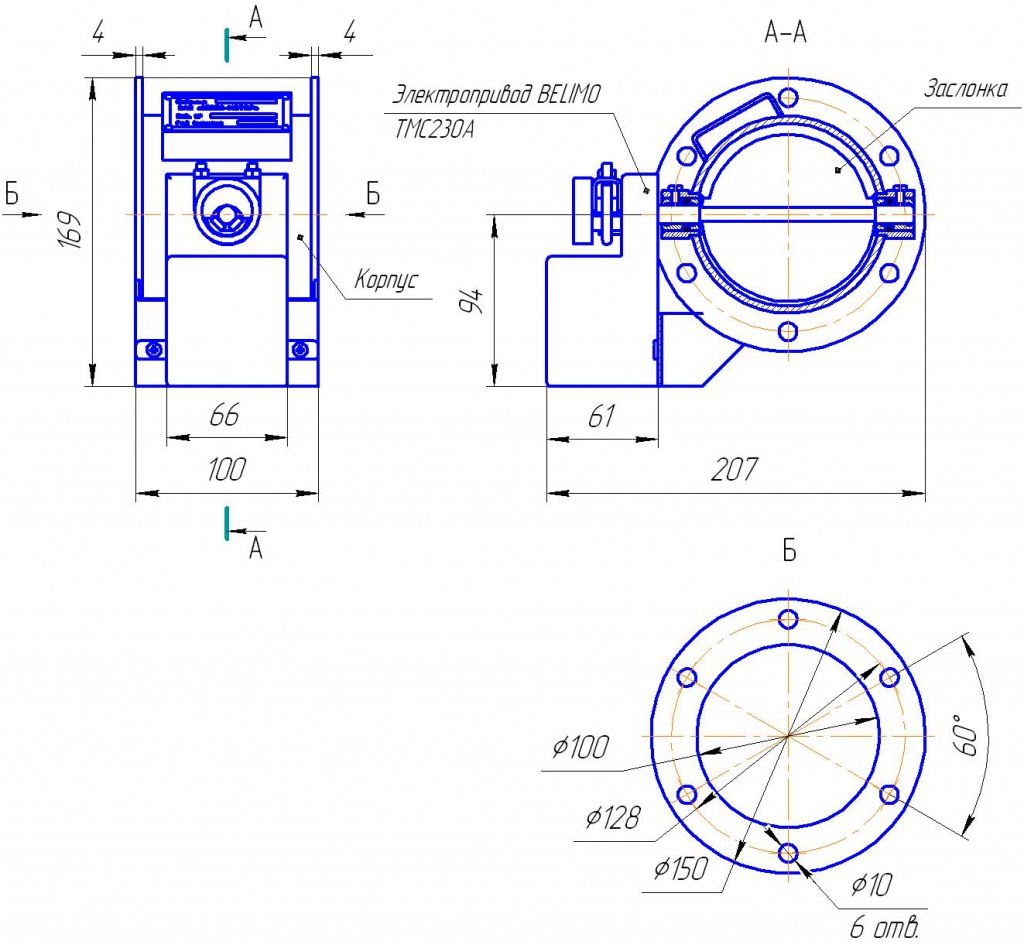

КЛК-100-М2

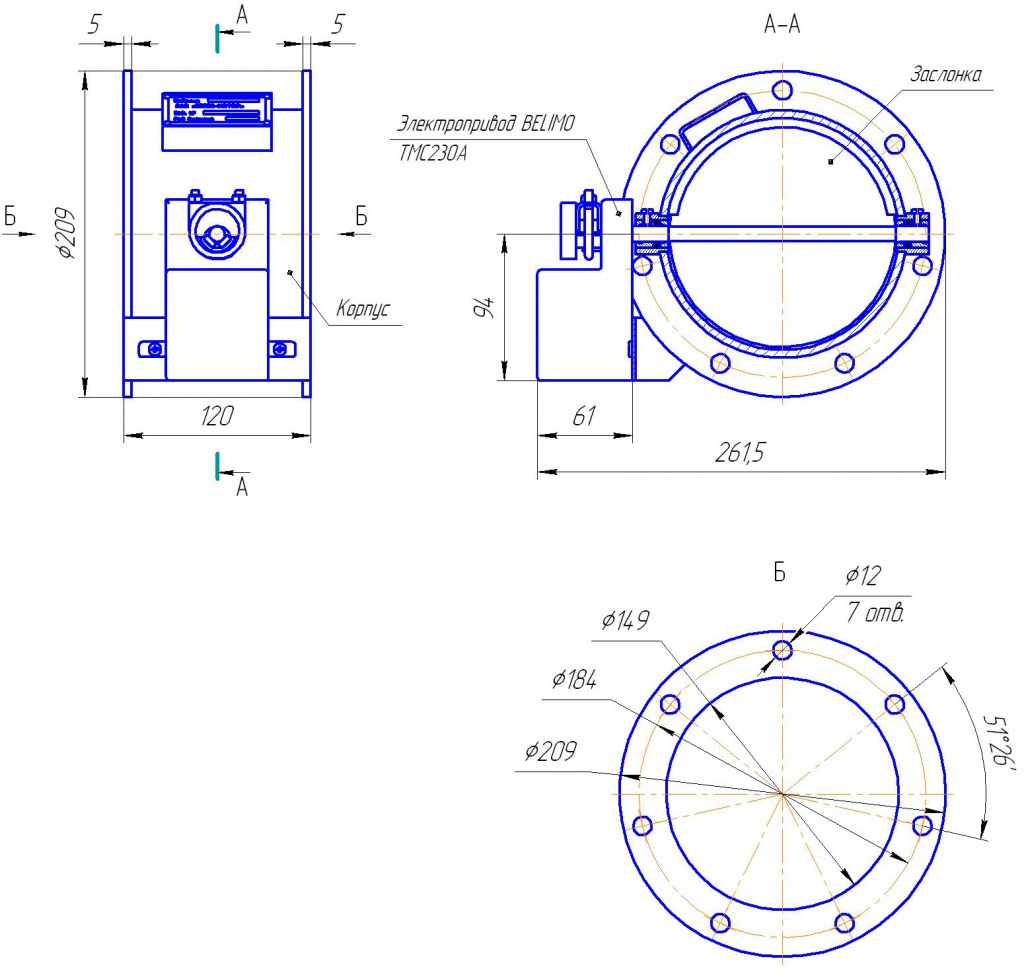

КЛК-150-М2

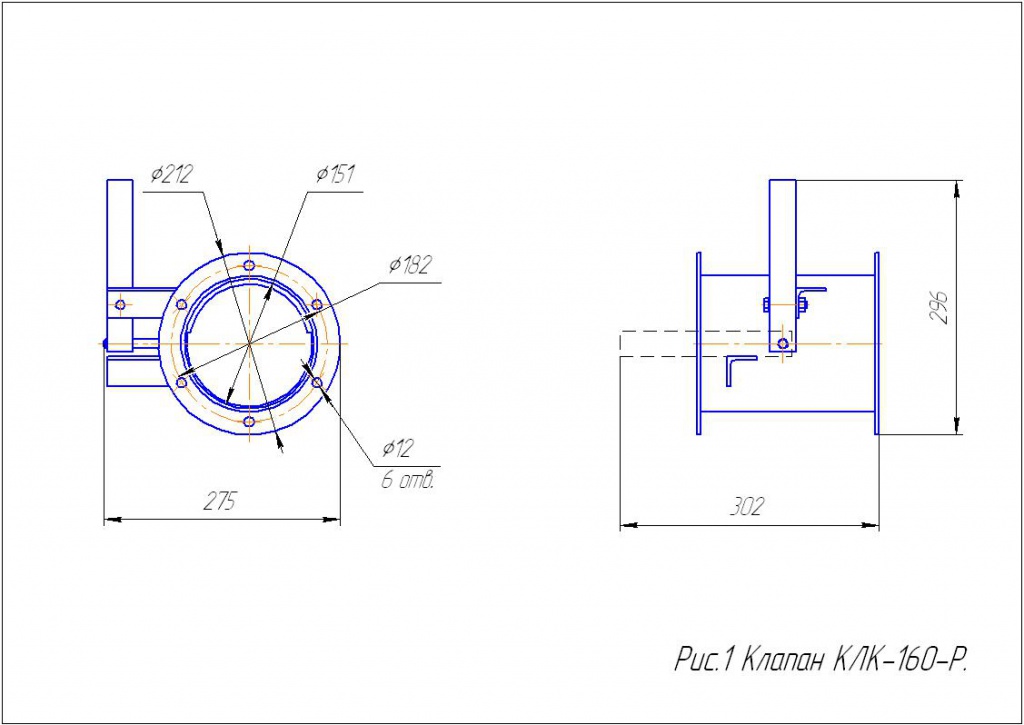

КЛК-160-Р

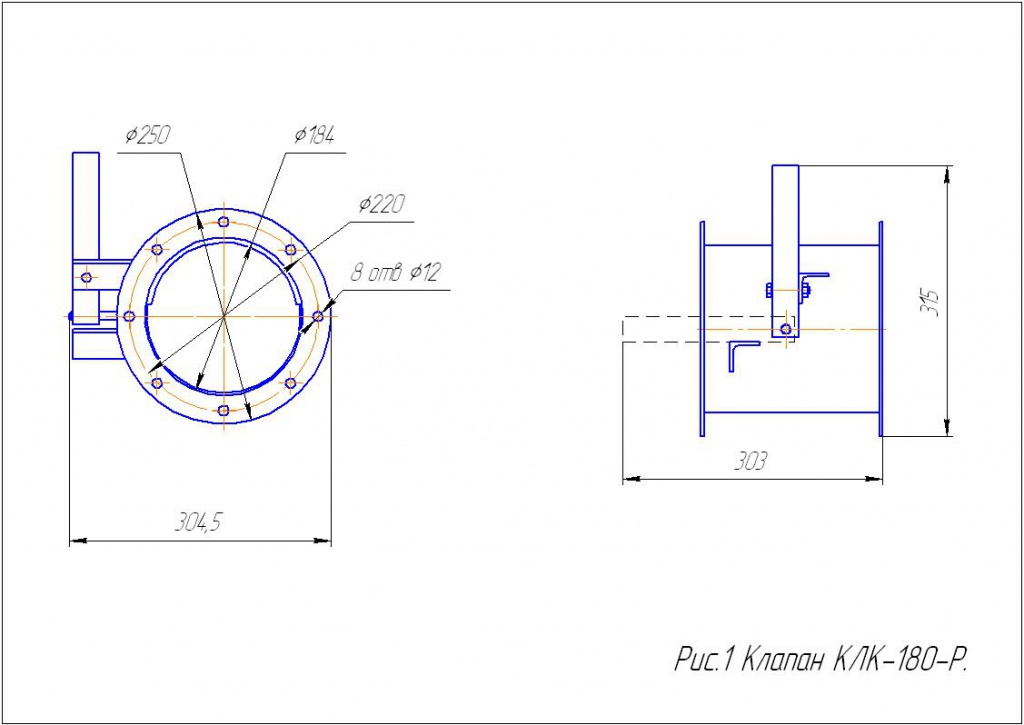

КЛК-180-Р

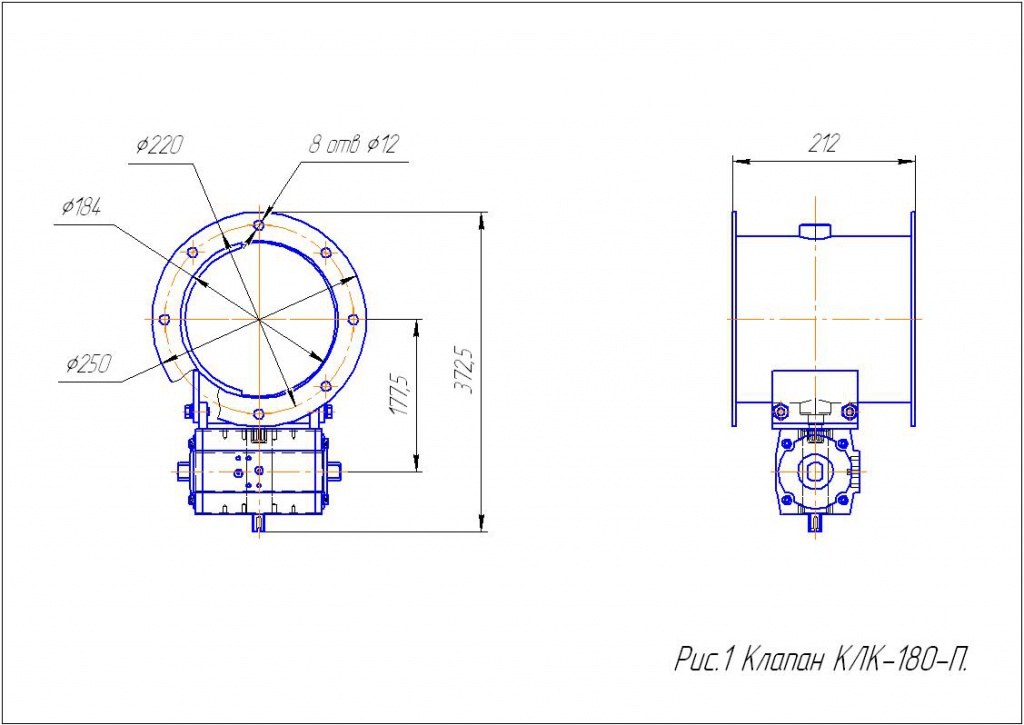

КЛК-180-П

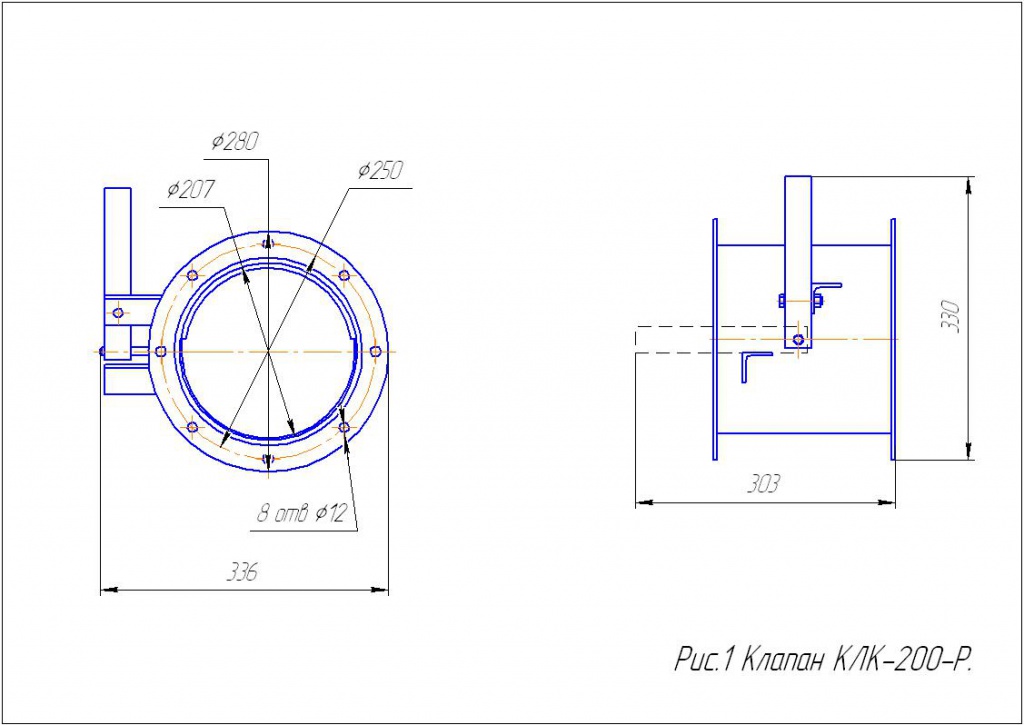

КЛК-200-Р

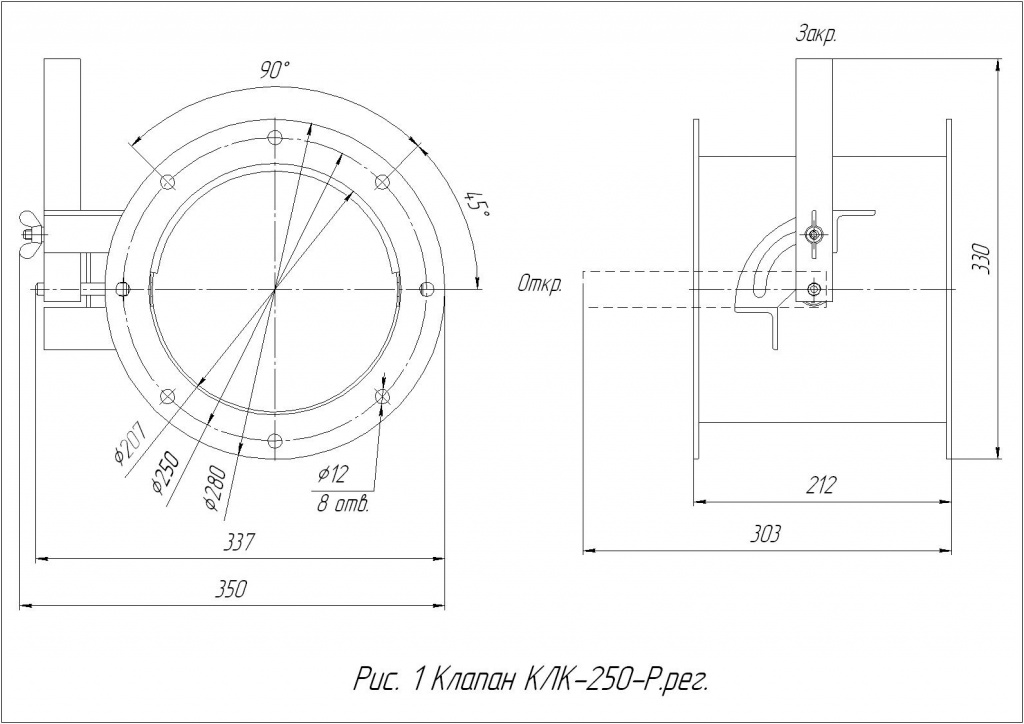

КЛК-250-Р

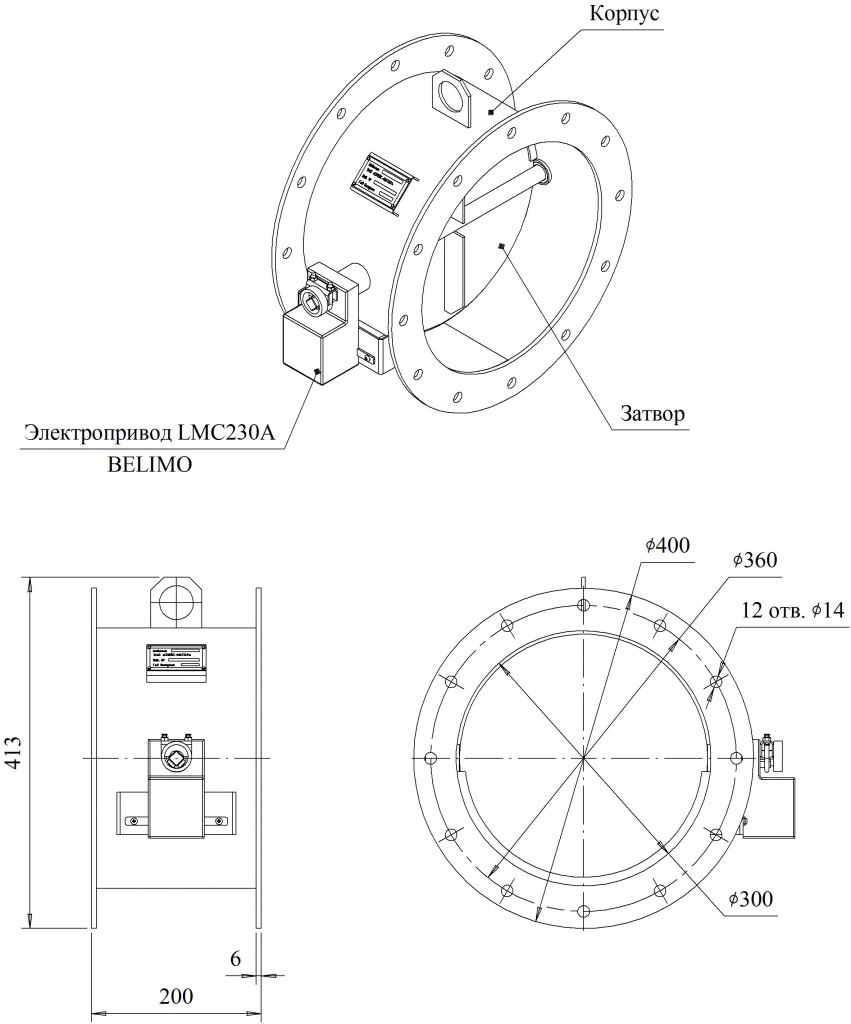

КЛК-300М 00,00,00 КЛК-300М5

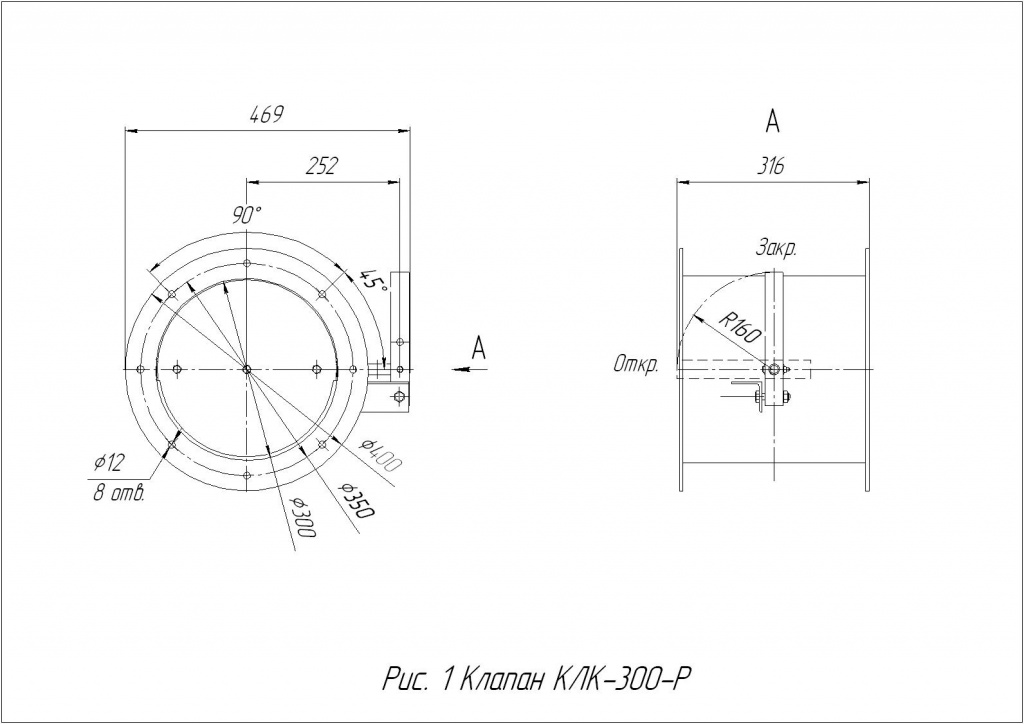

КЛК-300-Р

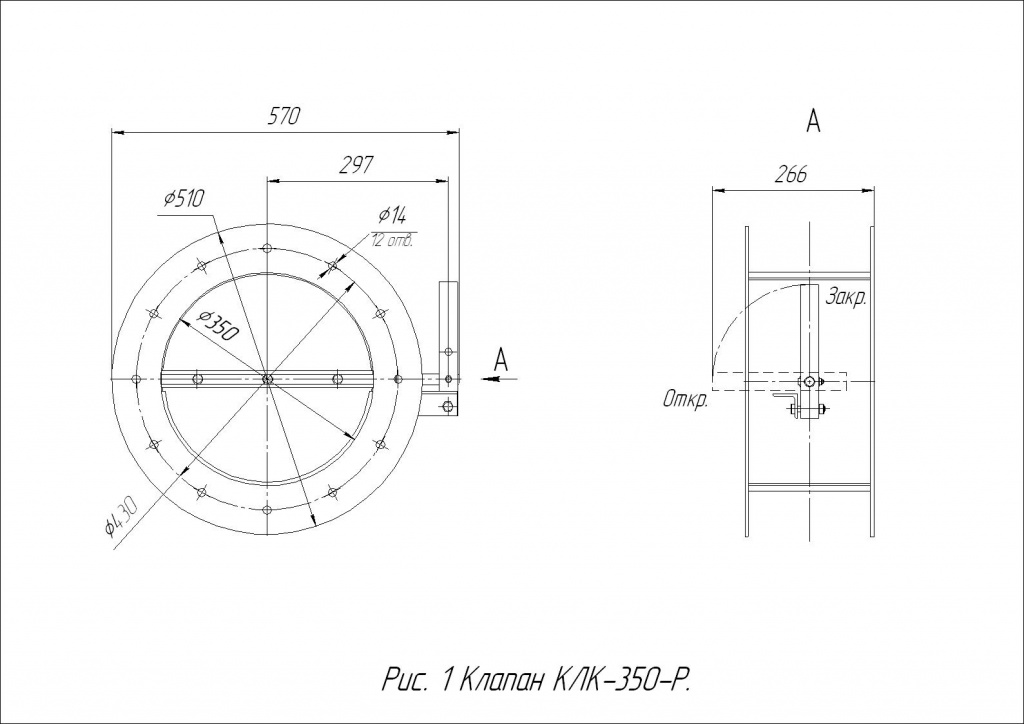

КЛК-350-Р

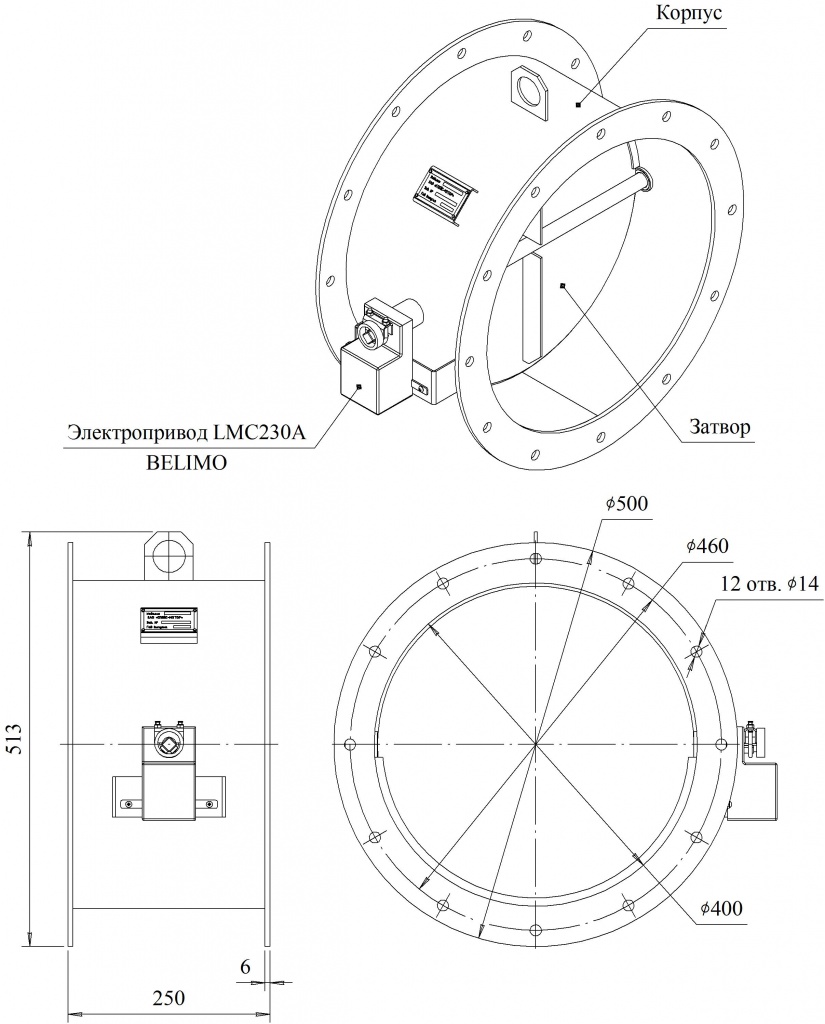

КЛК-400-М5

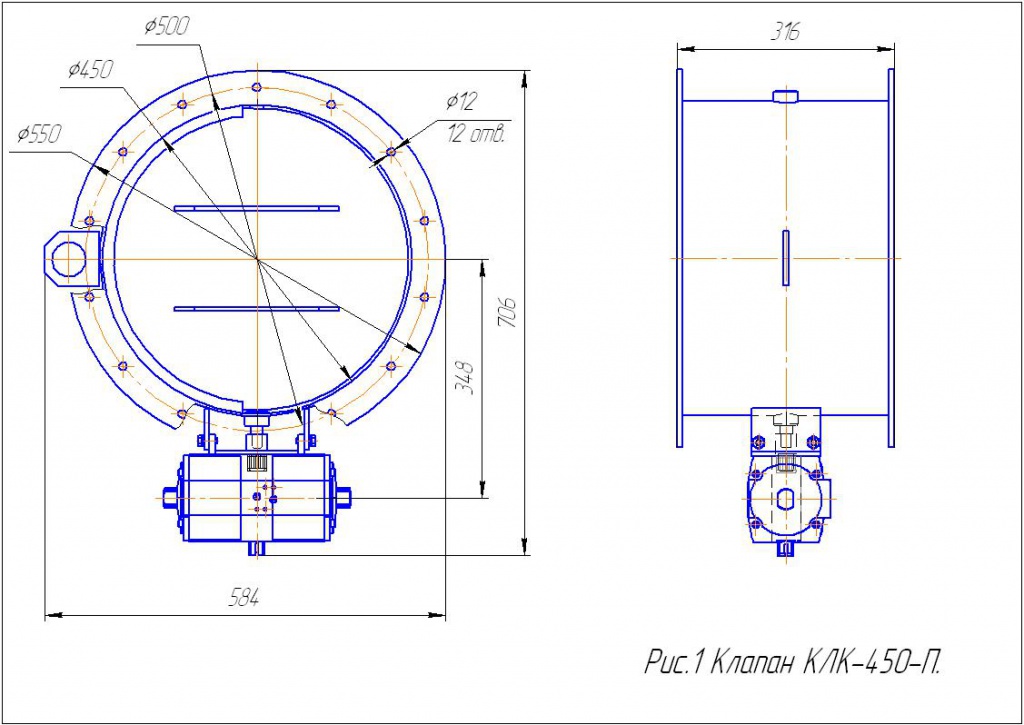

КЛК-450-П

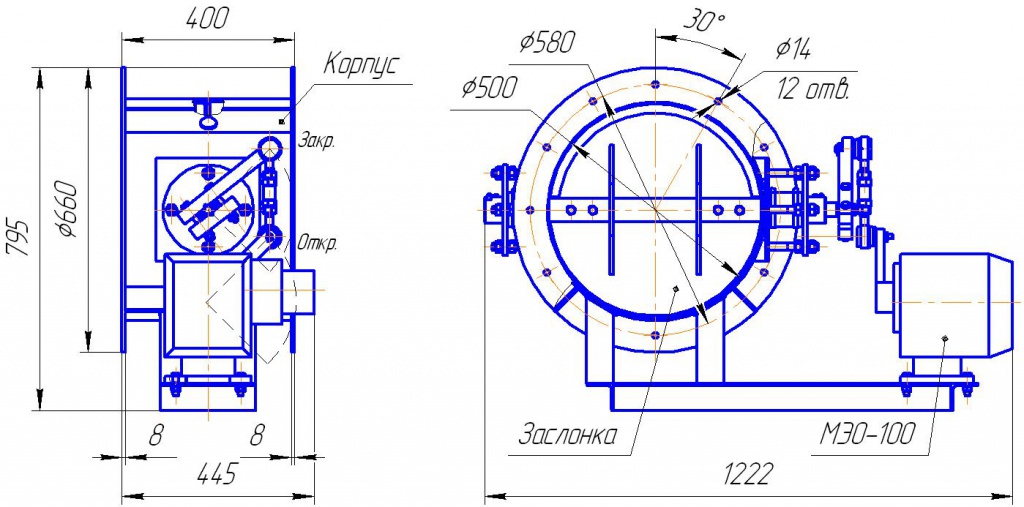

КЛК-500-М100
КЛК-500-Р

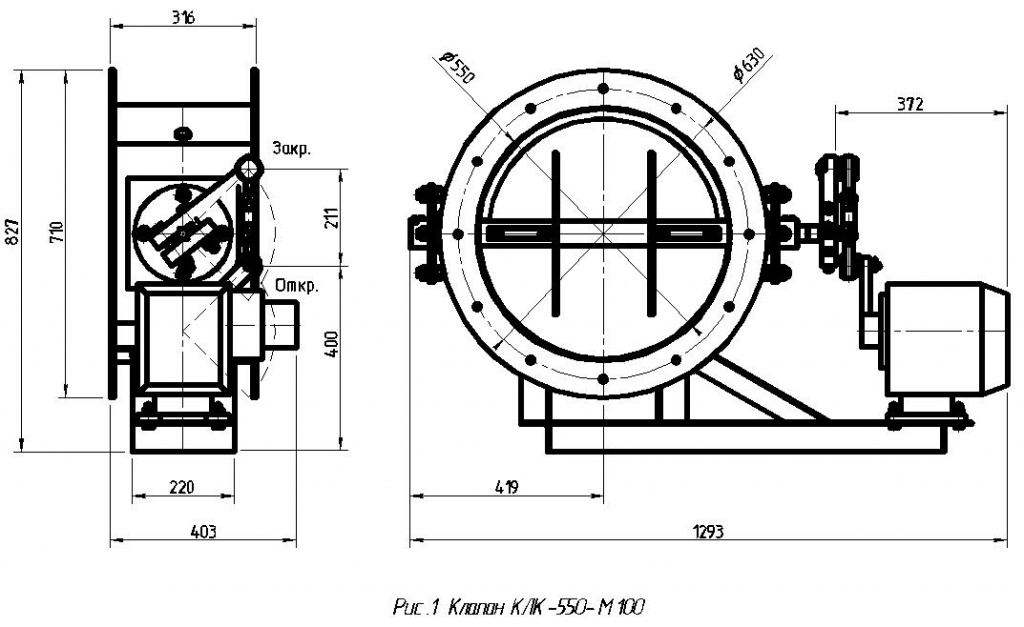

КЛК-550-М100

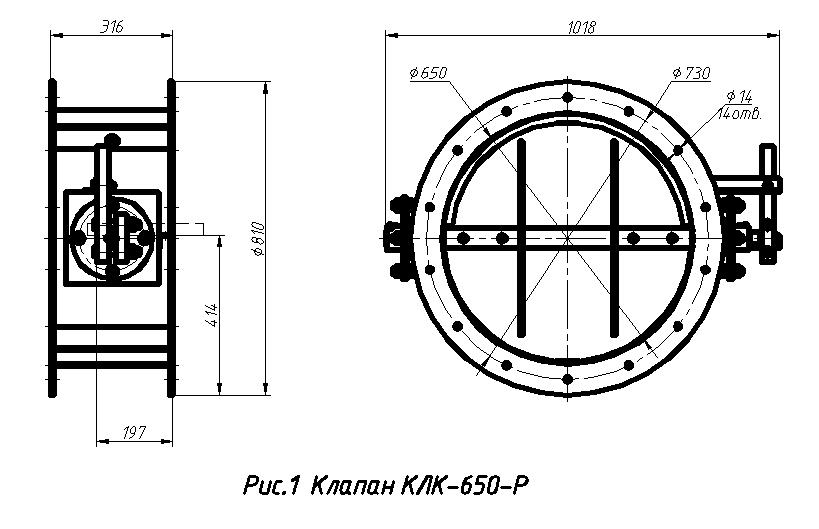

КЛК-650-Р

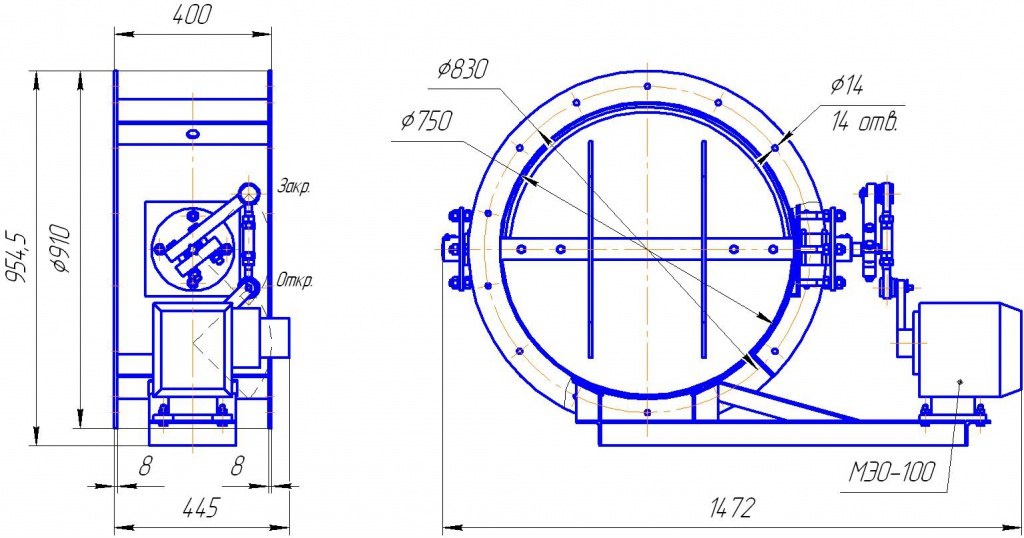

КЛК-750-М100

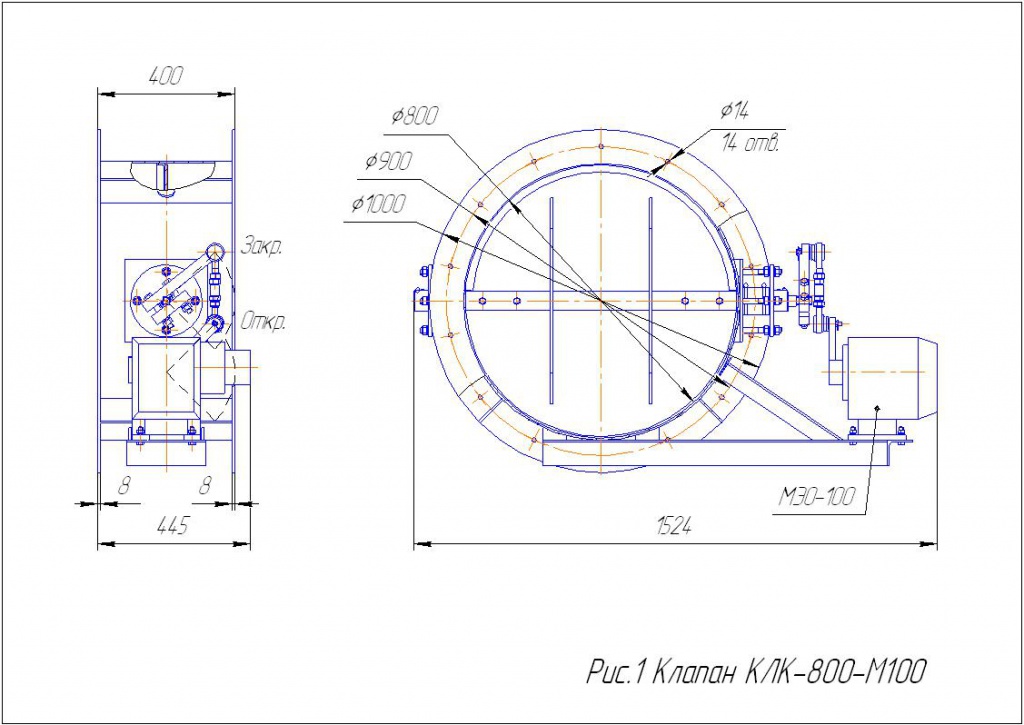

КЛК-800-М100

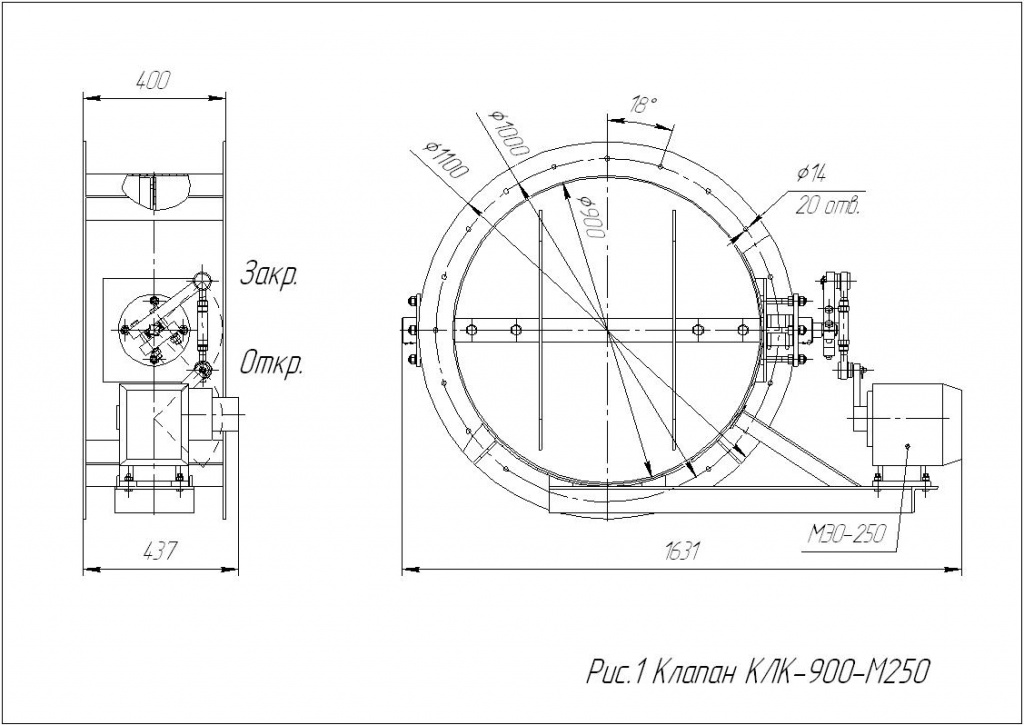

КЛК-900-М250

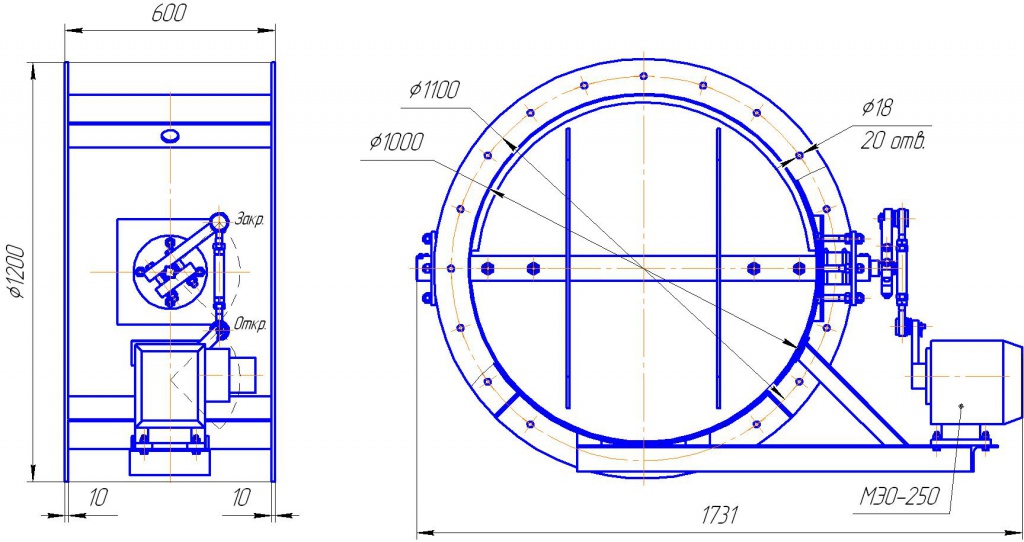

КЛК-1000-М250

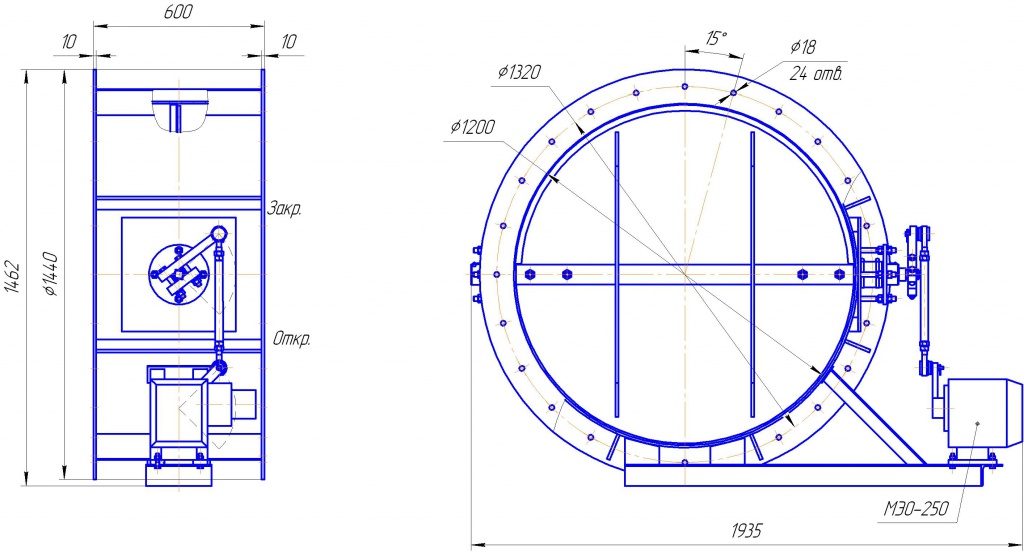

КЛК-1200-М250

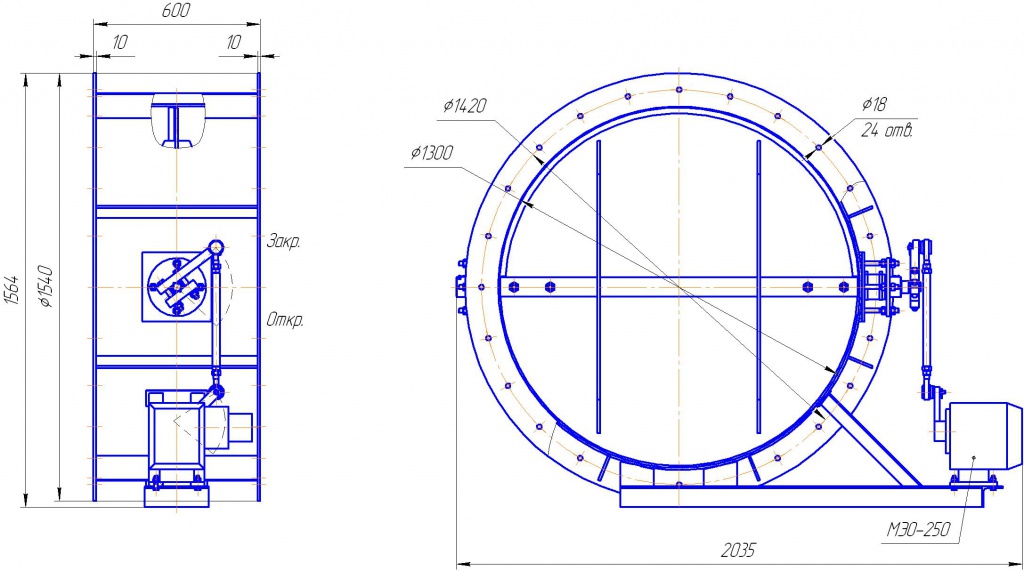

КЛК-1300-М250

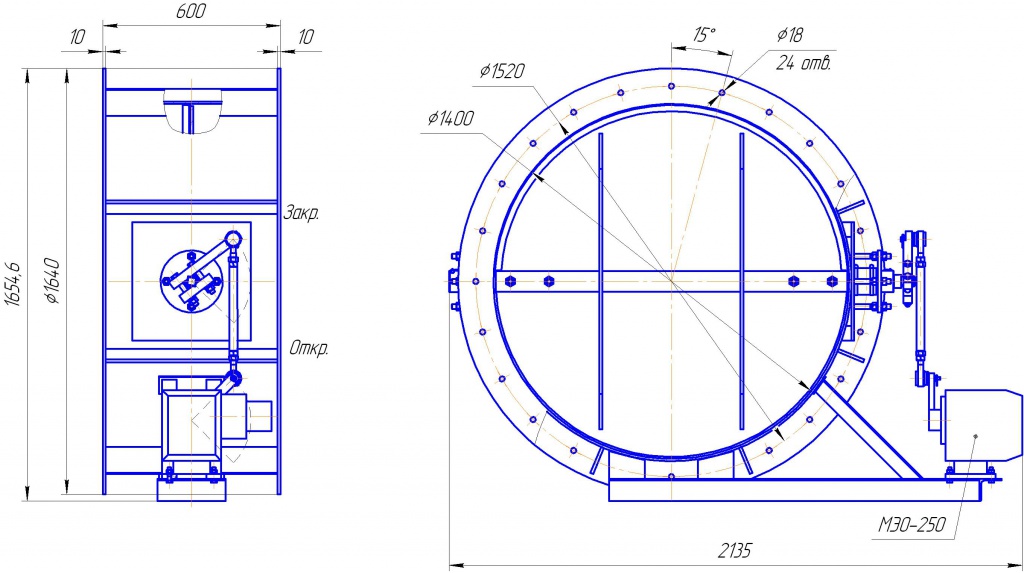

КЛК-1400-М250

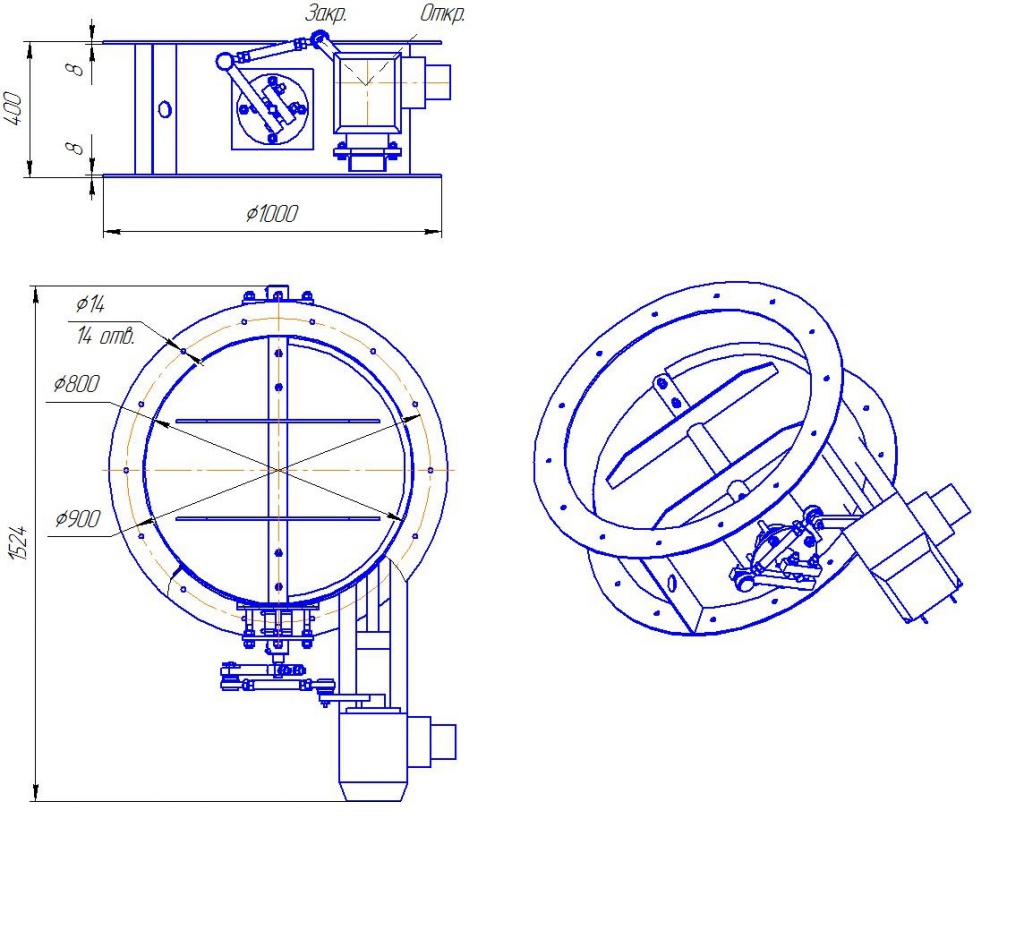

КЛКГ-800-М100

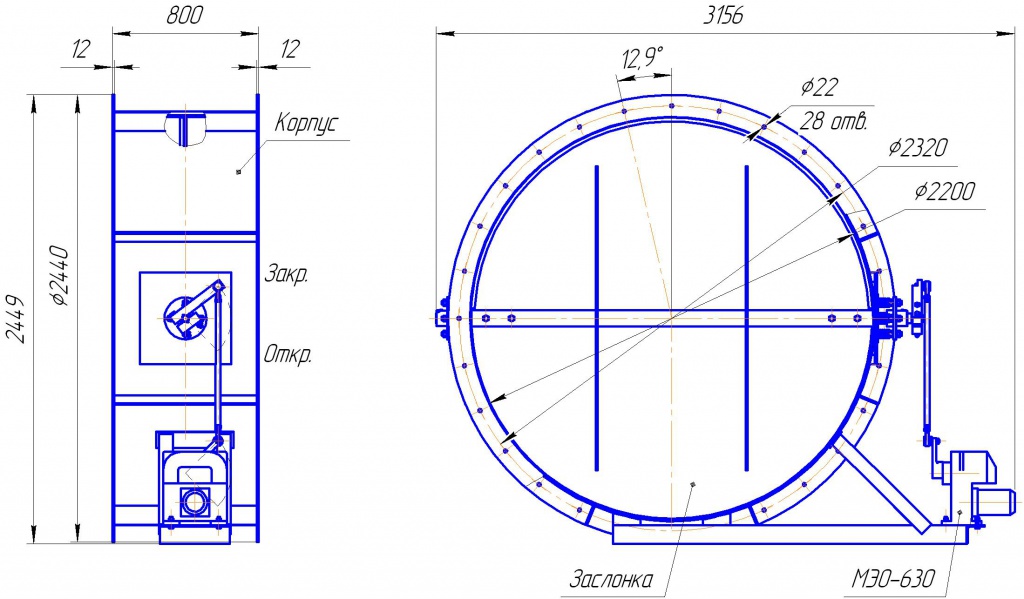

КЛКТ-2200-М630

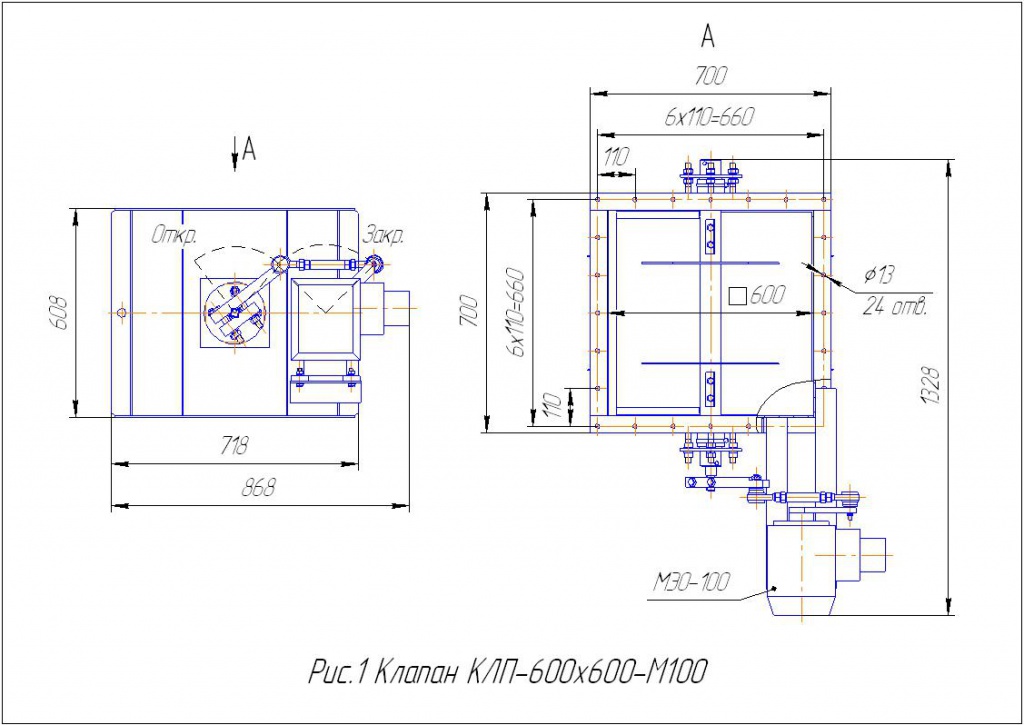

КЛП-600х600-М100

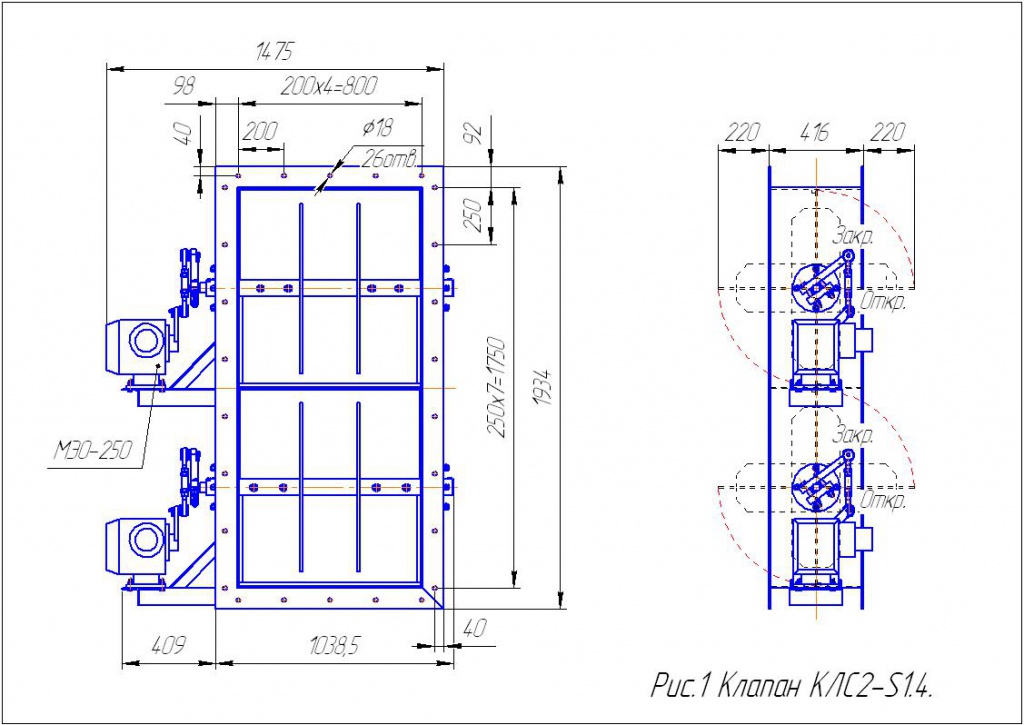

КЛС2-S1.4

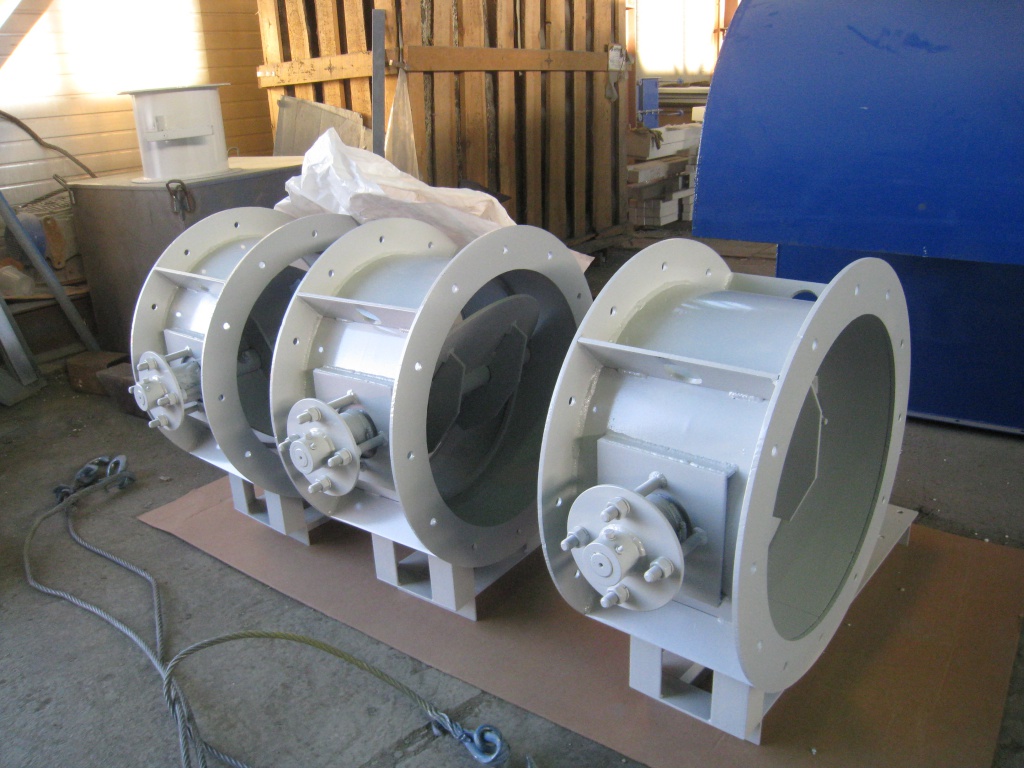

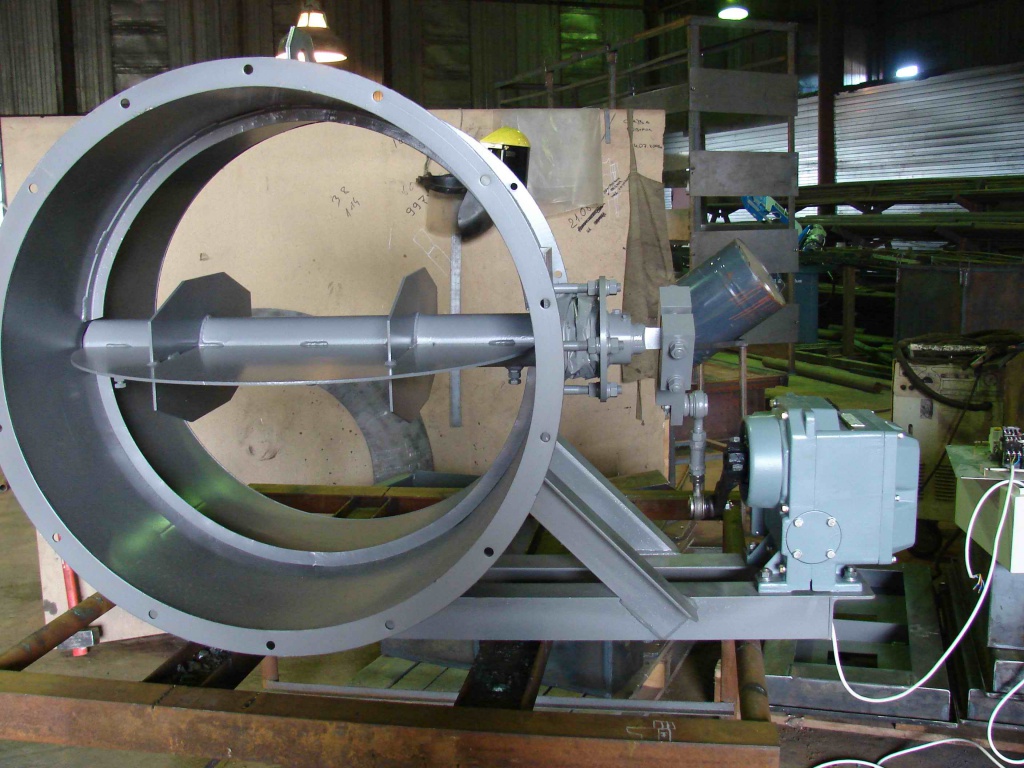

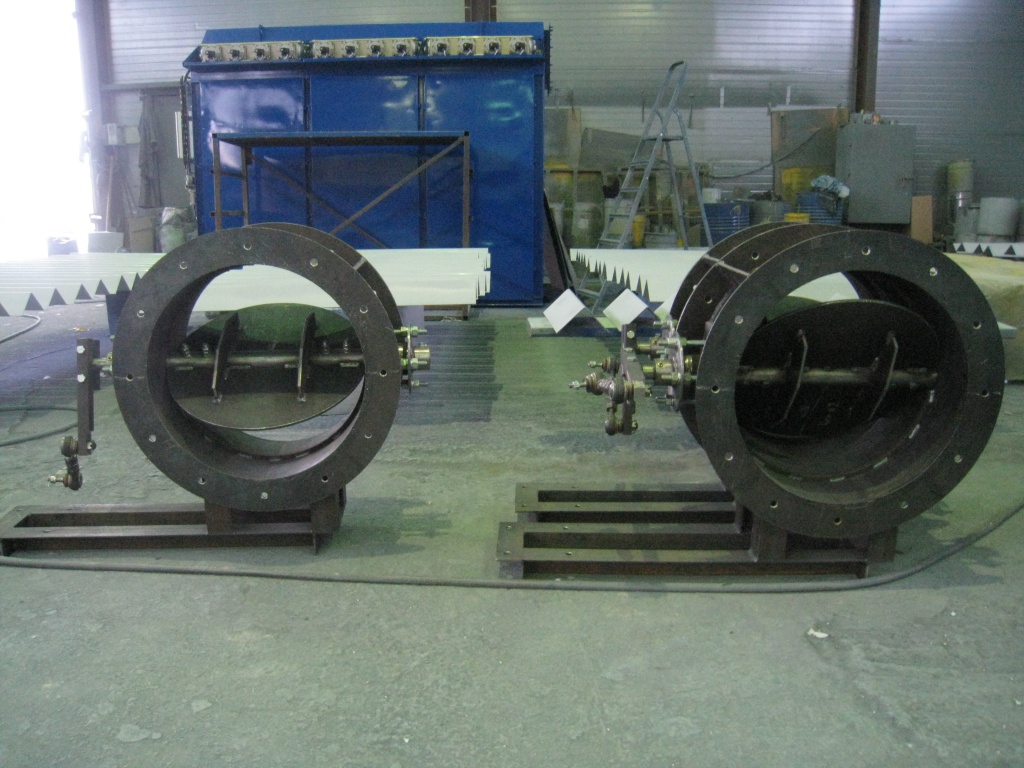

Фотографии
